ГОСТ 8969-75. Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 Мпа. Сгоны
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ Р=1,6 МПа. СГОНЫ Основные размеры Pipe steel connections with cylindrical thread for pipelines P=1,6 МPа. Adapter couplings. Basic dimensions |
ГОСТ 8969-75
Взамен ГОСТ 8969-59 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.75 № 4062 дата введения установлена
01.01.77
Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 № 1676
1. Настоящий стандарт распространяется на стальные сгоны с цинковым покрытием и без покрытия с цилиндрической резьбой, служащие для соединения водогазопроводных труб, с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой cреды не выше 175 °С и давлении Р=1,6 МПа.

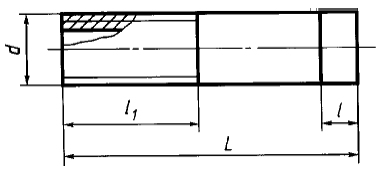

2. Основные размеры сгонов должны соответствовать указанным на чертеже и в таблице.
|
Условный проход Dу, мм |
Резьба d | l | l1 | L |
Масса без покрытия, кг |
|
|
но- мин. |
пред. откл. |
|||||
| мм | ||||||
| 8 | 1/4” трубы | 7,0 | 38 | 80 | 0,04 | |
| 10 | 3/8” трубы | 8,0 | 42 | 90 | 0,062 | |
| 15 | 1/2” трубы | 9,0 | 40 | 110 | 0,094 | |
| 20 | 3/4” трубы | 10,5 | 45 | 110 | 0,134 | |
| 25 | 1” трубы | 11,0 | 50 | 130 | 0,243 | |
| 32 | 1 1/4” трубы | 13,0 | 55 | +5 | 130 | 0,336 |
| 40 | 1 1/2” трубы | 15,0 | 60 | 150 | 0,463 | |
| 50 | 2” трубы | 17,0 | 65 | 150 | 0,608 | |
| (65) | 2 1/2” трубы | 19,5 | 75 | 170 | 1,027 | |
| (80) | 3” трубы | 22,0 | 85 | 180 | 1,229 | |
Примечания:
1. Сгоны с Dу, указанными в скобках, изготавливаются по требованию потребителя.
2. По требованию потребителя длина резьбы может быть уменьшена.
Примеры условных обозначений:
-
Сгона без покрытия с Dу=40 мм:
Сгон 40 ГОСТ 8969-75
-
То же, с цинковым покрытием:
Сгон 40-Ц ГОСТ 8969-75
3. Сгоны изготавливают в соответствии с требованиями ГОСТ 8965-75 из труб по ГОСТ 3262-75 и ГОСТ 10704-91.
4. Сбег резьбы – по ГОСТ 10549-80.
